사용자 수에 따른 규모 확장성

단일 서버

모든 컴포넌트가 단 한대의 서버에서 실행되는 간단한 시스템부터 설계 해보자.

웹, 앱, 데이터베이스, 캐시 등이 전부 서버 한대에서 실행된다.

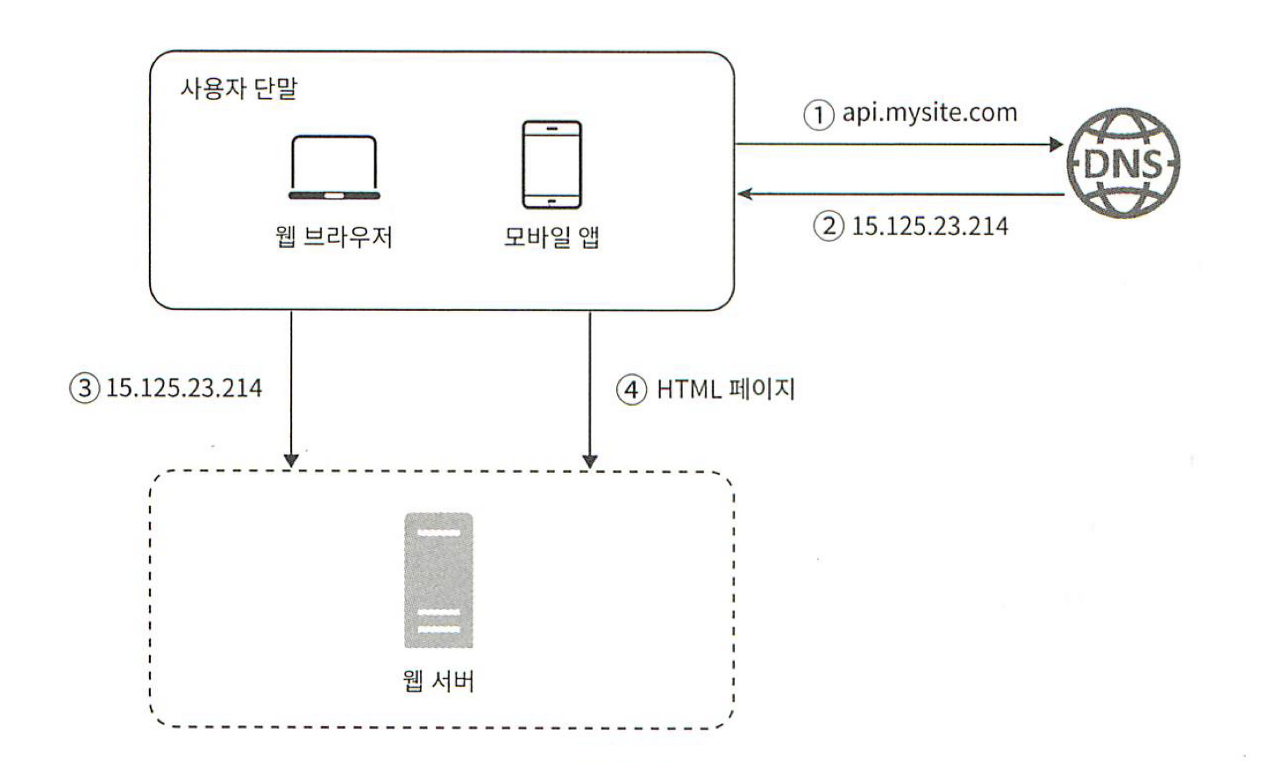

사용자의 요청이 처리되는 과정과 요청을 만드는 만드는 기기에 대해서 살펴보자

1. 사용자는 도메인 이름을 이용하여 웹사이트에 접속한다. 이 접속을 위해서는 도메인 이름을 도메인 이름 서비스(DNS)에 질의하여 IP 주소로 변환하는 과정이 필요하다. DNS는 보통 제 3 사업자가 제공하는 유료 서비스를 이용하게 되므로 우리의 시스템 일부는 아니다.
2. DNS 조회 결과로 IP 주소가 반환된다. (15.125.23.214)
3. 해당 IP 주소로 HTTP 요청이 전달 된다.
4. 요청을 받은 웹 서버는 HTML 페이지나 JSON 형태의 응답을 반환한다.

어디에서 요청이 오는가? 웹 앱과 모바일 앱

데이터베이스

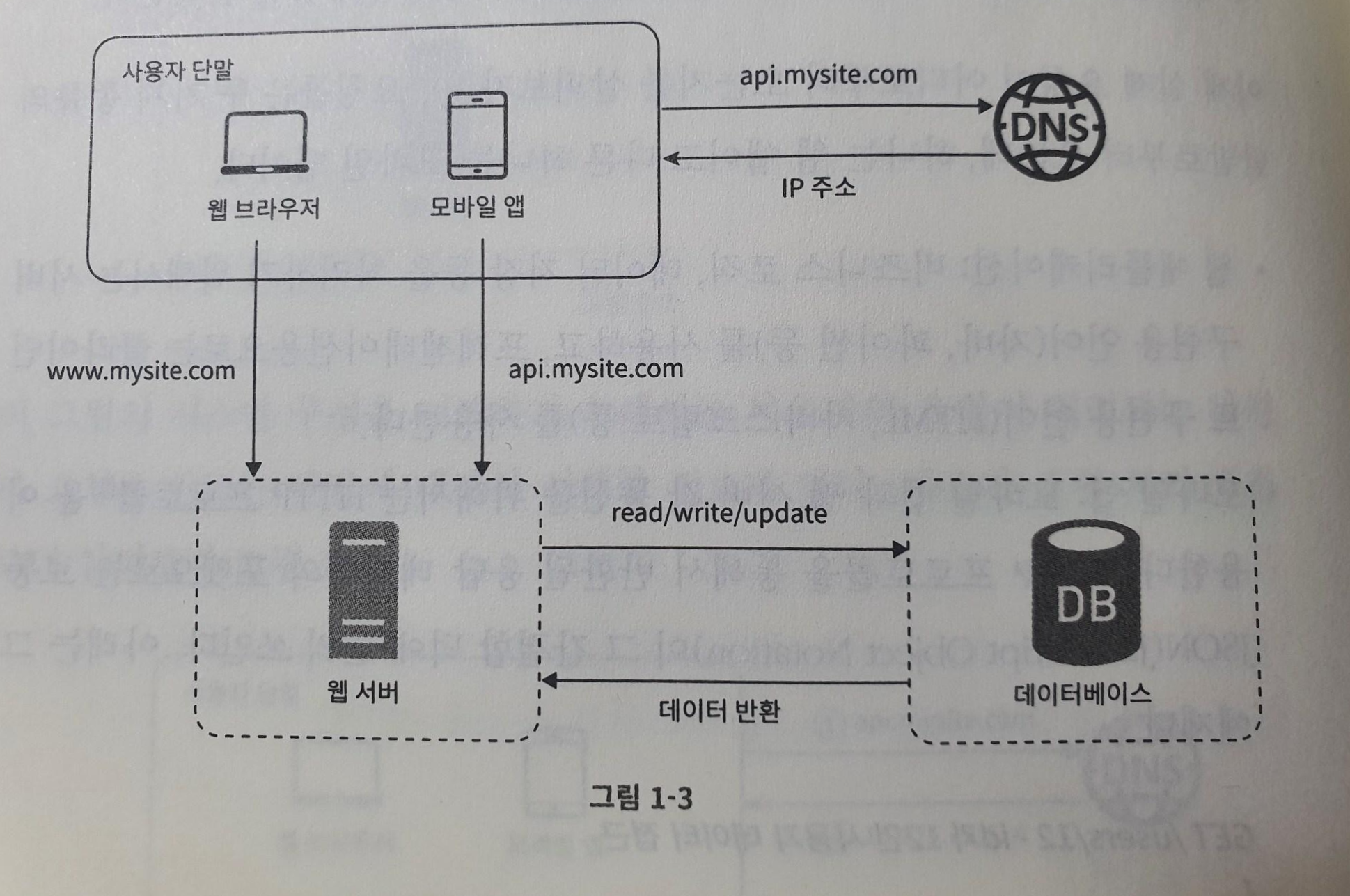

사용자가 늘면 서버 하나로는 충분하지 않다. 그래서 여러 서버를 두어야한다. 보통 트랙픽을 처리하는 서버와 데이터베이스용 서버로 분리하여 독립적으로 확장해 나갈 수 있도록 한다.

어떤 데이터베이스를 사용할 것인가?

전통적으로 관계형 데이터베이스와 비관계형 데이터베이스 사이에서 고를 수 있는데, 관계형 데이터베이스(RDBMS) 가운데 가장 유명한 것으로는 MtSQL, 오라클 데이터베이스, PostgreSQL 등이 있다. 관계형 데이터베이스는 자료를 테이블과 열, 컬럼으로 표현한다. SQL을 사용하면 여러 테이블에 있는 데이터를 join하여 합칠 수 있다.



 반면 비 관계형 데이터베이스 NoSQL이라고 부르는 것들은 4부류로 나눌 수 있는데, 키-값 저장소(key-value store), 그래프 저장소(graph store), 칼럼 저장소 (column store), 그리고 문서 저장소(document store)이다.



비 관계형 데이터베이스는 join연산을 지원하지는 않지만 아래와 같은 이유로 선택될 수 있다.

• 아주 낮은 응답 지연시간(latency) 요구될 때
• 다루는 데이터가 비정형이라 관계형 데이터가 아닐 경우
• 데이터(JSON, YAML, XML등)를 직렬화하거나 역질력화할 수 있기만 하면 됨
• 아주 많은 양의 데이터를 저장할 필요가 있을 경우



수직적 규모 확장 vs 수평적 규모 확장

케일 업이라고도 하는 수직적 규모 확장 프로세스는 서버에 고사양 자원(더 좋은 CPU, 더 많은 RAM 등)을 추가하는 행위 말한다.

반면 스케일 아웃이라고도 하는 수평적 규모 확장 프로세스는 더 많은 서버를 추가하여 성능을 개선하는 행위를 말한다.

수직적 규모 확장의 단점

• 한 대의 서버에 CPU나 메모리를 무한대로 증설할 방법은 없다.
• 장애에 대한 자동복구(failover) 방안이나 다중화(redundancy) 방안을 제시하지 않는다. 서버에 장애가 발생하면 웹사이트/앱은 완전히 중단된다.

이런 단점 때문에 대규모 애플리케이션을 지원하는 데는 수평적 규모 확장법이 더 낫다.





이제는 부하 분산기 또는 로드 밸런서를 도입하여 서버를 다중화하는 방식과

데이터베이스의 다중화를 알아볼 것이다.



로드밸런서

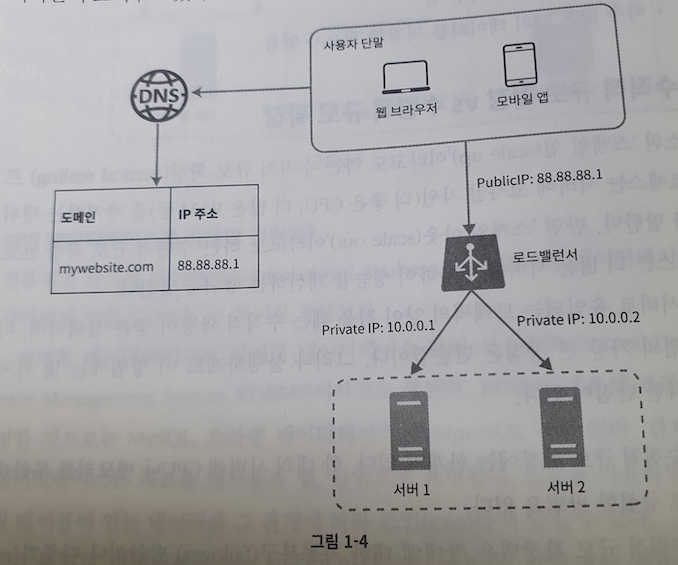

로드밸런서는 부하 분산 집합에 속한 웹 서버들에게 트래픽 부하를 고르게 분산하는 역할을 한다.



사용자는 로드밸런서의 공인 IP로 접속하고 웹서버는 직접적으로 클라이언트와 커넥션을 맺지 않는다. 보안을 위해 서버간 통신에는 사설 IP주소가 이용된다. 그림에 나온대로 부하 분산 집합에 또 하나의 서버가 추가하고 나면 장애를 자동복구하지 못하는 문제는 해소되고, 웹 계층 가용성이 향상된다.

• 서버 1이 다운되면 모든 트래픽은 서버 2로 전송되어 전체가 다운되는 일을 방지한다.
• 유입되는 트래픽이 증가하여 두 대의 서버가 감당하지 못할 경우, 더 많은 서버를 추가하여 로드밸런싱을 하면 된다.





데이터베이스 다중화

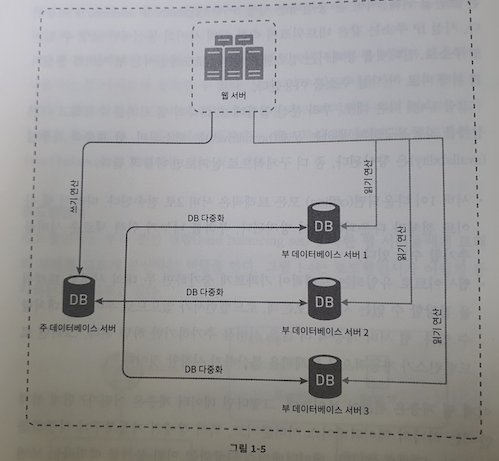

보통은 서버 사이에 주-부 관계를 설정하고, 데이터 원본은 주 서버에, 사본은 부 서버에 저장하는 방식이다. 부 데이터베이스는 주 데이터베이스로 부터 사본을 전달받으며, 읽기 연산만을 지원한다. 보통의 쓰기 연산보다는 읽기 연산이 많기 때문에 부 데이터베이스를 더 많이 둔다.



다중화의 이점

• 더 나은 성능 :  주-부 다중화 모델에서 모든 데이터 변경 연산은 주 데이터베이스 서버로만 전달되는 반면 읽기 연산은 부 데이터베이스 서버들로 분산된다.
• 안정성 : 데이터베이스 서버 가운데 일부가 파괴되어도 데이터는 보존될 것이다.
• 가용성 : 데이터를 여러 지역에 복제해 둠으로써, 하나의 데이터베이스 서버에 장애가 발생하더라도 다른 서버에 있는 데이터를 가져와 계속 서비스를 할 수 있다.



데이터베이스가 다운된다면?



• 부 서버가 한 대 뿐인데 다운이된 경우라면, 읽기 연산은 한시적으로 모두 주데이터베이스로 전달될 것이다. 또한 즉시 새로운 부 데이터베이스 서버가 장애 서버를 대체할 것이다. 부 서버가 여러 대인 경우에 읽기 연산은 나머지 부 데이터베이스 서버들로 분산될 것이며, 새로운 부 데이터베이스 서버가 장애 서버를 대체할 것이다. (주 <-> 부)
• 주 데이터베이스 서버가 다운되면, 한 대의 부 데이터베이스만 있는 경우 해당 부 데이터베이스 서버가 새로운 주 서버가 될 것이며, 모든 데이터베이스 연산은 일시적으로 새로운 주 서버상에서 수행될 것이다. 그리고 새로운 부서버가 추가될 것이다. 프로덕션 환경에서 벌어지는 일은 이것보다는 사실 더 복잡한데, 부 서버에 보관된 데이터가 최신 상태가 아닐수 있기 때문이다. 없는 데이터는 복구 스크립트(recovery script)를 돌려서 추가해야 한다. 다중 마스터(multi-masters)나 원형 다중화(circular replication) 방식을 도입하면 이런 상황에 대처하는 데 도움이 된다.

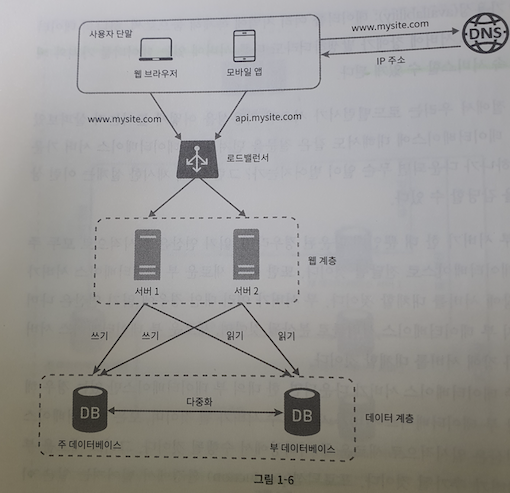

이렇게 설계하게 되면 다음과 같이 동작한다.

• 사용자는 DNS로 부터 로드밸러서의 공개 IP주소를 받는다.
• 사용자는 해당 IP주소를 사용해 로드밸런서에 접속한다.
• HTTP요청은 서버1이나 서버2로 전달된다.
• 웹 서버는 사용자의 데이터를 부 데이터베이스 서버에서 읽는다.
• 웹 서버는 데이터 변경 연산은 주 데이터베이스로 전달한다. (데이터 추가, 삭제, 갱신 연산 등)



다음은 응답시간을 줄이는 캐시와 정적 컨텐츠를 공부하며 정리할 예정이다. To be continue
